TCVN 7681-1:2025 về điều kiện kiểm máy tiện điều khiển số và trung tâm tiện

Trong các hệ thống sản xuất chính xác, việc kiểm soát chất lượng của máy tiện điều khiển số (NC) bao trùm toàn bộ quá trình từ lập kế hoạch quy trình đến phân phối thành phẩm. Đây là một hoạt động quản lý có hệ thống nhằm đảm bảo độ chính xác về kích thước, dung sai hình học và chất lượng bề mặt nhất quán. Mục đích của nó là giảm thiểu sự biến đổi trong quá trình gia công thông qua các phương pháp khoa học và tiêu chuẩn nghiêm ngặt, đảm bảo rằng hiệu suất thiết bị và kết quả gia công luôn đáp ứng yêu cầu thiết kế, từ đó cải thiện độ tin cậy trong sản xuất và sự hài lòng của khách hàng.

Nền tảng của kiểm soát chất lượng nằm ở việc tiêu chuẩn hóa và tính khả thi của các thông số quy trình. Nhân viên kỹ thuật phải phát triển các lộ trình gia công hợp lý dựa trên đặc điểm vật liệu phôi, độ phức tạp về cấu trúc và yêu cầu về độ chính xác, xác định rõ ràng sự phân công lao động và phân bổ phụ cấp cho gia công thô, bán tinh và hoàn thiện để tránh ảnh hưởng đến độ chính xác cuối cùng do phụ cấp không đồng đều hoặc giải phóng ứng suất bên trong không đủ. Các thông số cắt như tốc độ trục chính, tốc độ tiến dao và độ sâu cắt phải được xác minh bằng thực nghiệm để tạo ra các tài liệu quy trình có thể tái sử dụng, giảm sự biến động về chất lượng do những điều chỉnh tùy tiện của con người gây ra.

Tuy nhiên, thực tế cho thấy nhiều doanh nghiệp vẫn chưa chú trọng đúng mức đến việc kiểm tra, hiệu chuẩn và đánh giá độ chính xác hình học của máy. Không ít trường hợp sản phẩm gia công sai lệch kích thước, độ đồng tâm hoặc độ song song vượt ngưỡng cho phép, dẫn đến tỷ lệ phế phẩm cao, chi phí tăng và giảm năng lực cạnh tranh.

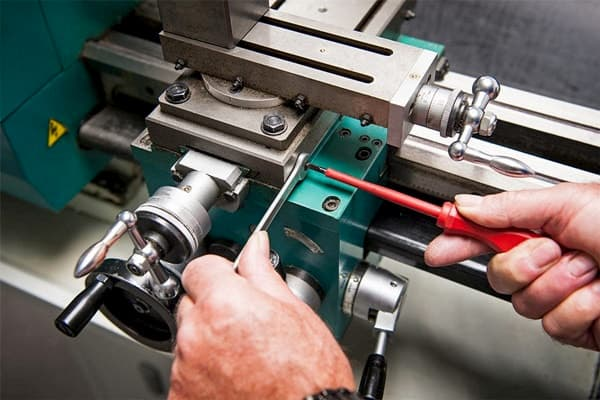

TCVN 7681-1:2025 không chỉ là một tài liệu kỹ thuật mà còn là công cụ quản lý chất lượng hiệu quả cho doanh nghiệp cơ khí. Ảnh minh họa

Một trong những nguyên nhân chính là thiếu các quy trình kiểm tra chuẩn hóa, hoặc áp dụng tiêu chuẩn không đồng bộ. Việc ban hành TCVN 7681-1:2025, tương đương ISO 13041-1:2020, vì vậy trở thành một bước tiến quan trọng nhằm thiết lập hệ thống đánh giá độ chính xác máy tiện CNC theo thông lệ quốc tế.

Tiêu chuẩn này đưa ra các điều kiện kiểm tra hình học đối với máy tiện điều khiển số và trung tâm tiện có trục chính mang phôi nằm ngang. Trọng tâm của tiêu chuẩn là xác định và hướng dẫn các phép đo nhằm đánh giá độ chính xác hình học của máy, bao gồm độ thẳng, độ song song, độ vuông góc và độ đảo của các bộ phận quan trọng. Đây là cơ sở để đảm bảo máy hoạt động ổn định, đáp ứng yêu cầu gia công chính xác trong các ngành công nghiệp như ô tô, hàng không, khuôn mẫu và cơ khí chính xác.

Một trong những yêu cầu cốt lõi của tiêu chuẩn là kiểm tra độ thẳng và độ song song của các trục chuyển động. Các trục này phải đảm bảo chuyển động chính xác theo phương thiết kế, không bị lệch hoặc cong vênh. Việc sai lệch dù nhỏ cũng có thể dẫn đến sai số tích lũy trong quá trình gia công, đặc biệt khi thực hiện các chi tiết dài hoặc yêu cầu dung sai chặt chẽ. Tiêu chuẩn hướng dẫn cụ thể cách bố trí dụng cụ đo, điều kiện môi trường và phương pháp ghi nhận kết quả để đảm bảo tính khách quan.

Bên cạnh đó, tiêu chuẩn cũng nhấn mạnh việc kiểm tra độ vuông góc giữa các trục. Trong máy tiện CNC, các trục chuyển động phải duy trì mối quan hệ vuông góc chính xác để đảm bảo khả năng gia công đa hướng. Nếu độ vuông góc không đạt yêu cầu, các chi tiết gia công có thể bị méo hình hoặc không đạt chuẩn lắp ghép. Việc kiểm tra này thường được thực hiện bằng các thiết bị đo chuyên dụng như thước đo góc chính xác hoặc hệ thống đo laser.

Một yêu cầu quan trọng khác là kiểm tra độ đảo của trục chính – bộ phận trực tiếp giữ và quay phôi. Độ đảo trục chính ảnh hưởng trực tiếp đến độ đồng tâm và độ tròn của chi tiết gia công. Tiêu chuẩn quy định rõ phương pháp đo độ đảo hướng kính và hướng trục, cũng như giới hạn cho phép tương ứng với từng loại máy. Điều này giúp doanh nghiệp phát hiện sớm các sai lệch do mài mòn hoặc lắp đặt không chính xác.

Ngoài ra, TCVN 7681-1:2025 còn đề cập đến điều kiện môi trường khi thực hiện kiểm tra. Nhiệt độ, độ rung và trạng thái lắp đặt của máy đều có thể ảnh hưởng đến kết quả đo. Do đó, tiêu chuẩn yêu cầu các phép kiểm tra phải được thực hiện trong điều kiện ổn định, với máy đã được cân chỉnh và vận hành ở trạng thái bình thường. Điều này đảm bảo kết quả phản ánh đúng năng lực thực tế của máy.

Một điểm đáng chú ý là tiêu chuẩn không chỉ áp dụng cho việc nghiệm thu máy mới mà còn phù hợp cho kiểm tra định kỳ trong quá trình sử dụng. Điều này giúp doanh nghiệp xây dựng kế hoạch bảo trì và hiệu chuẩn hợp lý, kéo dài tuổi thọ thiết bị và duy trì chất lượng sản phẩm. Việc áp dụng tiêu chuẩn cũng tạo điều kiện thuận lợi cho việc so sánh, đánh giá giữa các thiết bị và nhà cung cấp khác nhau.

TCVN 7681-1:2025 không chỉ là một tài liệu kỹ thuật mà còn là công cụ quản lý chất lượng hiệu quả cho doanh nghiệp cơ khí. Việc tuân thủ tiêu chuẩn này giúp nâng cao độ tin cậy của máy móc, giảm thiểu sai lỗi sản xuất và tăng khả năng hội nhập vào chuỗi cung ứng toàn cầu. Trong bối cảnh cạnh tranh ngày càng khốc liệt, việc chuẩn hóa quy trình kiểm tra và đảm bảo độ chính xác thiết bị sẽ là yếu tố quyết định để doanh nghiệp phát triển bền vững.

An Dương
