Lợi ích của Biểu đồ phân tán với năng suất chất lượng

Biểu đồ phân tán là một dạng hình vẽ, biểu thị mối quan hệ giữa hai thông số nhất định nào đó, xác định xem chúng có mối quan hệ với nhau không (còn được gọi là đồ thị X-Y). Ví dụ: quan hệ giữa tỉ lệ khuyết tật sản phẩm và thông số nhiệt độ.

Ví dụ biểu đồ phân tán.

Khi vẽ Biểu đồ phân tán theo chuyên gia năng suất cần thực hiện các bước:

Bước 1: Thu thập cặp dữ liệu (X-Y). X và Y là hai đặc tính được giả định là có quan hệ với nhau. Nên có ít nhất 30 cặp dữ liệu.

Bước 2: Xác định giá trị lớn nhất và nhỏ nhất của X và Y, từ đó xác định tỉ lệ đơn vị trên trục tung và trục hoành sao cho chiều dài có số liệu trên hai trục gần bằng nhau.

Bước 3: Vẽ các điểm tương ứng với từng cặp dữ liệu trên biểu đồ.

Bước 4: Điền các dữ liệu liên quan như: Tên biểu đồ - Khoảng thời gian thu thập dữ liệu - Số cặp dữ liệu - Tên các trục - Tên người xây dựng biểu đồ.

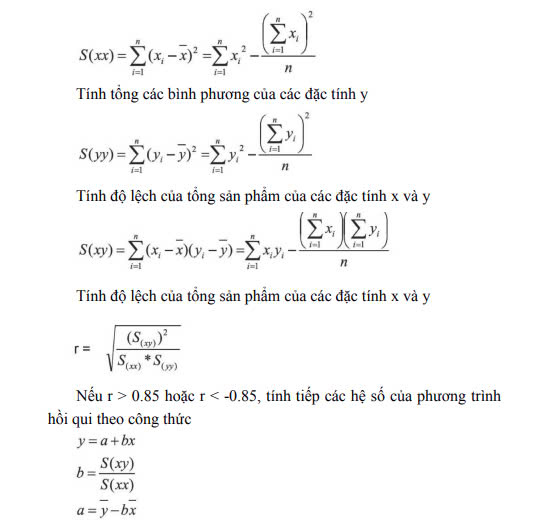

Bước 5: Tính hệ số tương quan (r). Tính tổng các bình phương của các đặc tính y
